ソフトウェア
上流工程で作成された製品のＣＡＤデータを読み込み、ＮＣデータへと変換して機械へ出力する加工プログラム作成支援ソフトです。
読み込んだ複数の製品からもっとも効率のよい材料取り（ネスティング）をソフトが自動で行い、加工プログラムを生成します。
専門知識がなくても操作手順さえ覚えれば、簡単に作成することができます。
■ 動作環境
※インストールする前に、お使いのコンピュータが以下のシステム要件を満たしているか事前にご確認ください。
推奨システム要件
| 対応OS | Windows10 Pro 64bit |
|---|---|
| CPU | Intel Core I シリーズ相当 |
| メモリ | 4GB |
| ハードディスク | SSD 5GB以上の空き容量 |
| ディスプレイ解像度 | 1920 × 1080 以上の解像度 マルチモニタ |
| その他 | ファンクションキー機能付きキーボード 中ボタンホイール機能付きマウス |
| 対応OS | Windows7,8,8.1,10 32bit または 64bit |
|---|---|
| CPU | マルチコアプロセッサ |
| メモリ | 2GB 以上 |
| ハードディスク | HDD 100MB以上の空き容量（データベースを含まず） |
| ディスプレイ解像度 | 1920 × 1080 以上の解像度 |
☑ 手間のかかる作業を自動化・効率化
☑ 素早い加工データ作成を支援
■プログラム入力は不要
設計データから加工プログラムに変換するので、図面を見ながらの手入力は不要。入力ミスや読み間違いによるヒューマンエラーがありません。
■無駄なく材料取り
読み込んだ製品リストから無駄のない材料取りをソフトが行います。加工しろを考慮したり、複雑な計算は必要ありません。
■加工絵の確認
取り込んだ加工プログラムや取り合いデータは、加工絵で確認できます。三面図だけでなく、３Ｄビューワーで立体的に表示することもでき、複雑な形状の加工でもビジュアル的に確認できます。加工箇所は加工内容によって色分けされ、どういった加工が行われるか直感的に判断できます。
■手入力の場合でも簡単プログラム作成
手入力による加工プログラムの作成も可能です。素材形状と加工パターンを選択して必要寸法を入力するだけ。オフラインで機械を止めることなく能率的です。
操作はシンプルで簡単。
取合いや加工制限などの干渉チェックはソフトが自動で行います。
データの確認や編集も、操作手順さえ覚えれば専門知識は不要です。
【 操作の流れ 】
■１. 簡単インポート（製品データの読み込み）
ＣＡＤから書き出されたファイル（ＤＳＴＶ形式）をＤＩＳⅡのホーム画面にドロップし、必要な製品を選択するだけで製品データを読み込むことができます。
■2. 読み込んだデータをその場で確認
製品リストで寸法や加工情報などの詳細を確認でき、製品プレビューでは平面図や３Ｄプレビューでビジュアル的に表示されます。その場でデータの修正や追加工をすることも可能です。
■3. 自動取合い（ネスティング）
読み込んだ製品リストから無駄のない材料取りをソフトが行います。ネスティングデータはリストと平面図や３Ｄプレビューで確認ができます。

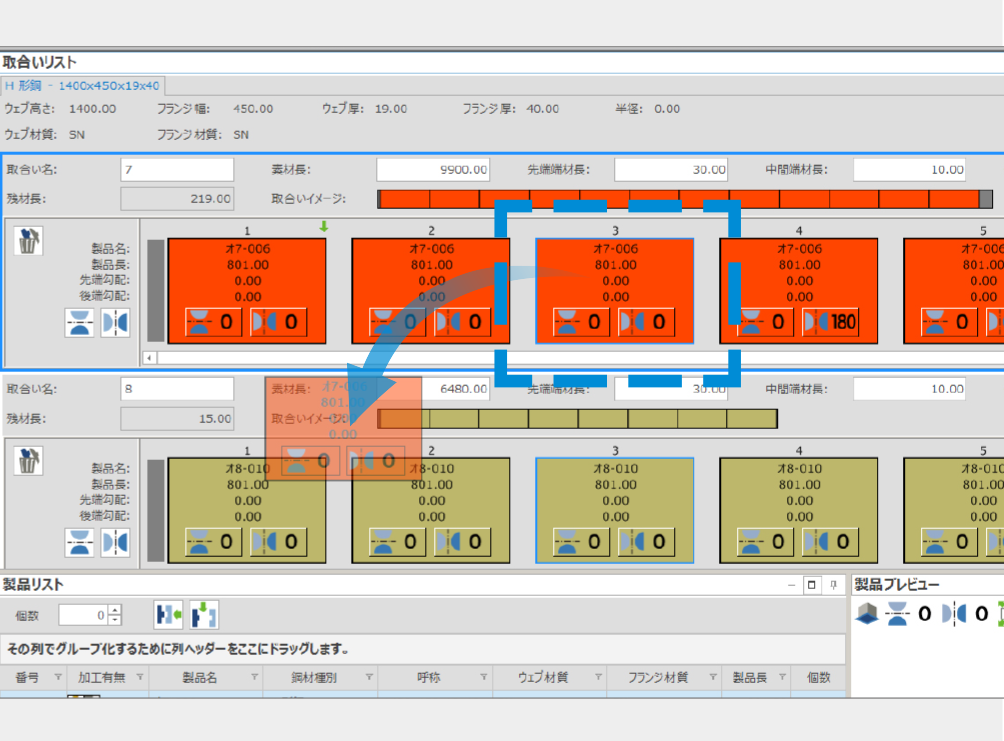

■4. 取合いの編集
ワンクリックで製品の向きの回転、ドラッグで加工順を入れ替えるなど、直感的に編集ができます。素材間での製品の入れ替えなど、複数での取合い編集も可能です。
■5. NCデータへ出力
加工プログラムを出力する際、ソフトが加工制限などのチェックを行い、エラーがあれば表示します。データはUSBやLANを介して機械へ送ります。
