スケーラ
10個の砥石で超高速研削ができるスケーラ。
ラインシステムに組み込めるので、省力化と生産性の向上に役立ちます。

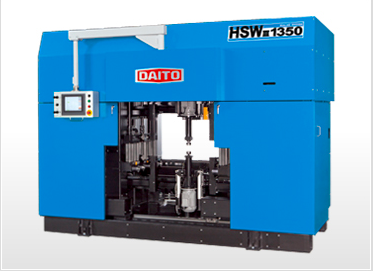

| 商品名 | HSWⅣ1050 | HSWⅢ1350 | |
|---|---|---|---|
| 商品写真 |  |
 |
|
| 最大加工寸法 (W×H) |  |
- | - |
 |
- | - | |
 |
1025×500 mm | 1325×500 mm | |
 |
- | - | |
| 外形寸法 (W×D×H) | 3250×1982×2801 mm | 3550×1977×2393 mm | |
| 機械質量 | 5070 kg | 5300 kg | |
| 中小企業経営強化税制対象 |
〇
|
〇
|
|
10個の砥石ヘッド（ウェブ用2個、フランジ外面用・内面用各4個）で全自動研削。過酷なサンダーがけや、 めんどうな材料反転から人手が解放され、大幅な省人化が実現します。
HスケーラのパイオニアDAITOがHSWシリー ズをさらに進化させました。最小100ｍｍ幅の Ｈ形鋼まで加工が可能になり、大梁・ブラケット の研削はもちろん、小梁までもがこの一台で対応 できます。Ｈ形鋼の接合部を10個の砥石ヘッド で全自動研削を行うことで、大幅な合理化が実 現します。H置きのまま機械を貫通できるため ラインシステムに組み込むことができ、省力化 と生産性の向上に役立ちます。

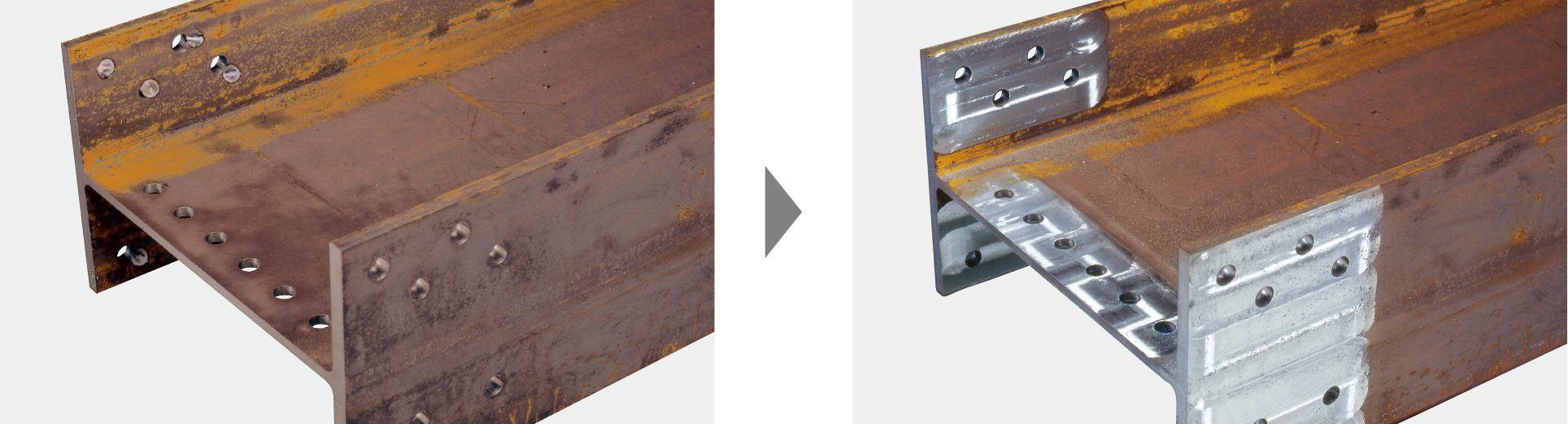

Ｈスケーラによる研削面は、えぐり込みやダレもなく、研削深さ0.02ｍｍで平坦に仕上がり、発錆後のすべり 係数は0.45以上です（JASS6適合）。
ショットブラストではとれない孔バリのほか、カサブタや切断端部のバリも同時に除去します。
データ入力は簡単。登録済の材料データと加工パターンをタッチパネルで選択するだけで、新規登録も 容易に行えます。自動運転時間や各砥石の研削全長など生産管理に必要なデータが得られ、能率向上や コストダウンに役立ちます。
10個の砥石で高速研削
砥石は、フランジ外面用・内面用各4個、ウェブ用2個の計10個。W400×H200mmのH形鋼の仕口がわずか1分で研削できます。
長寿命なディスク砥石
内外2枚のディスクにロウ付けされた特殊なCBN砥石は、 ダイヤモンド並みの硬度で長寿命です。

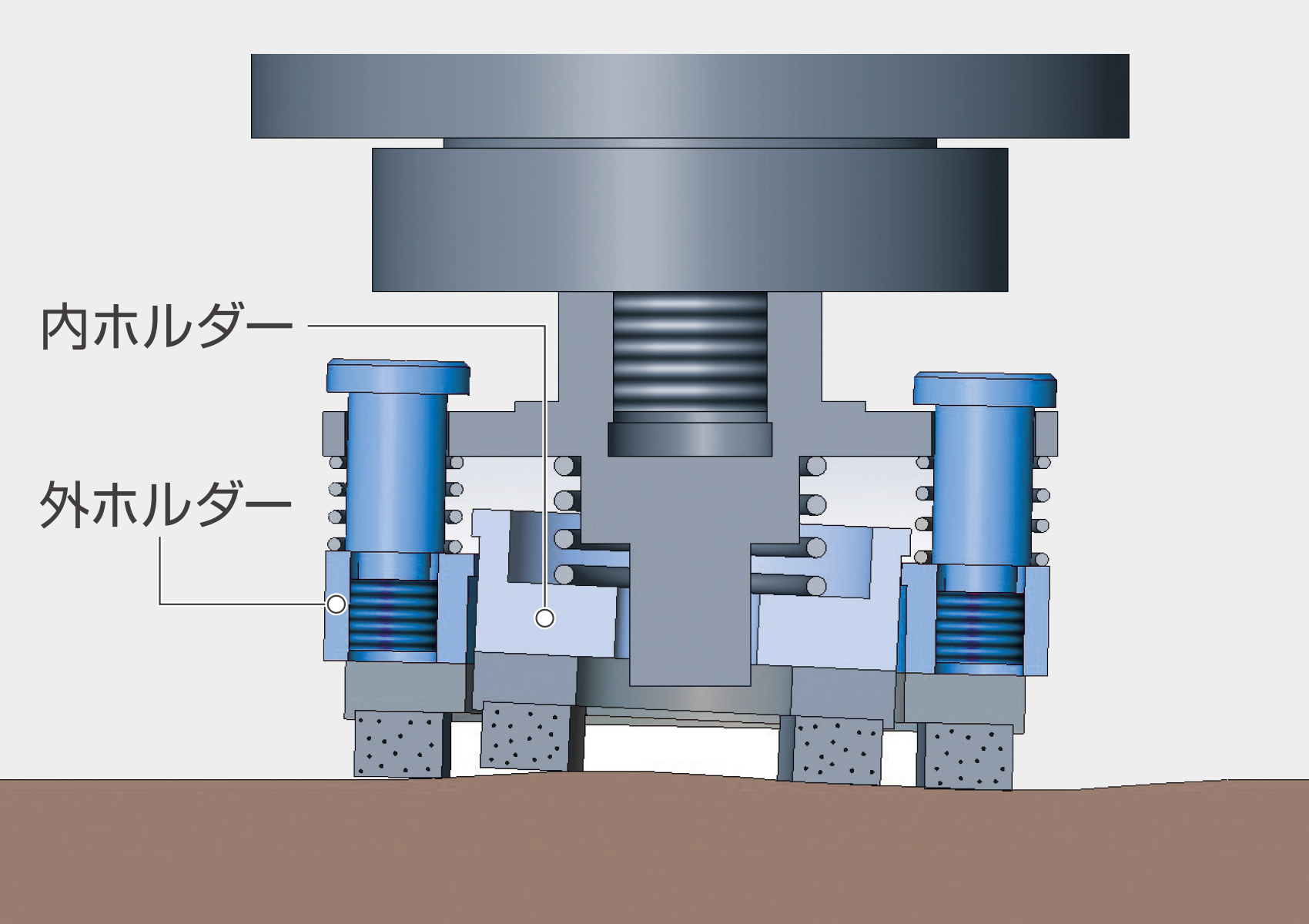

材料に沿う砥石ホルダー
内外の砥石ホルダーは、独立して上下方向に動きます。 材料表面に多少のうねりがあっても沿いながら研削し、 黒皮やカサブタを確実に落とします。
ラインにも適した貫通型
材料貫通型ため、梁材の両端加工も、仕口材の片端加工も、材料を反転させることなく自動で行えます。
フルカバーで安全・低騒音
機械はフルカバー構造です。研削の粉じんの飛散を防ぎ 安全。研削音も抑えられます。
標準付属の集じん装置
標準付属の集じん機（1.5kW）は、フレキシブルダクトで 機械につなぎ、壁面などの空きスペースに設置できます。 より強力な集じん機をお求めの場合、5.5kW仕様もお 選びいただけます。
すべてのローラがチェーンで連動。クラッチ付減速モータにより駆動されます。
すべてのローラがチェーンで連動。主動型全駆動コンベアへの連結により駆動されます。
