バンドソー

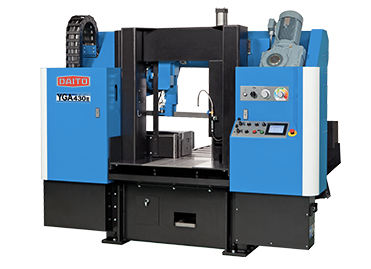

YGAシリーズ(ムク材用自動)

画像

汎用機に必要な機能を選んで凝縮

形鋼から特殊鋼までカバーするミドルレンジマシン。
オプションの「押えバイス」をご利用いただくと、切断位置間近で材料をしっかりクランプ。
束ね切断が手軽に行えます。

商品名

YGA430

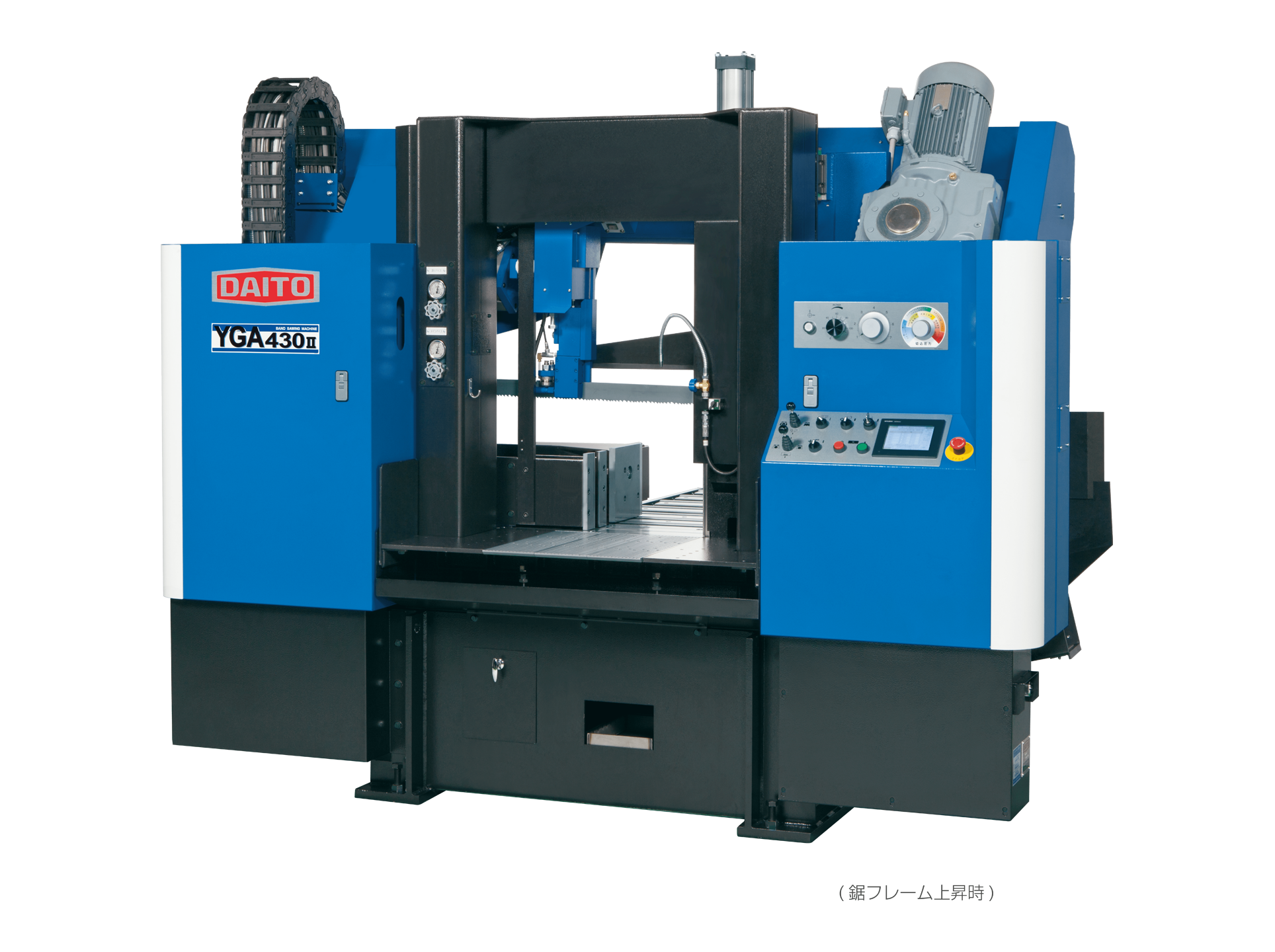

商品写真 画像
最大加工寸法 (W×H) 画像 430 mm
画像 430 mm
画像 -
画像 430×430 mm
外形寸法 (W×D×H) 2515×2000×2160 mm
機械質量 3400 kg
中小企業経営強化税制対象

FEATURE

   YGA430



画像

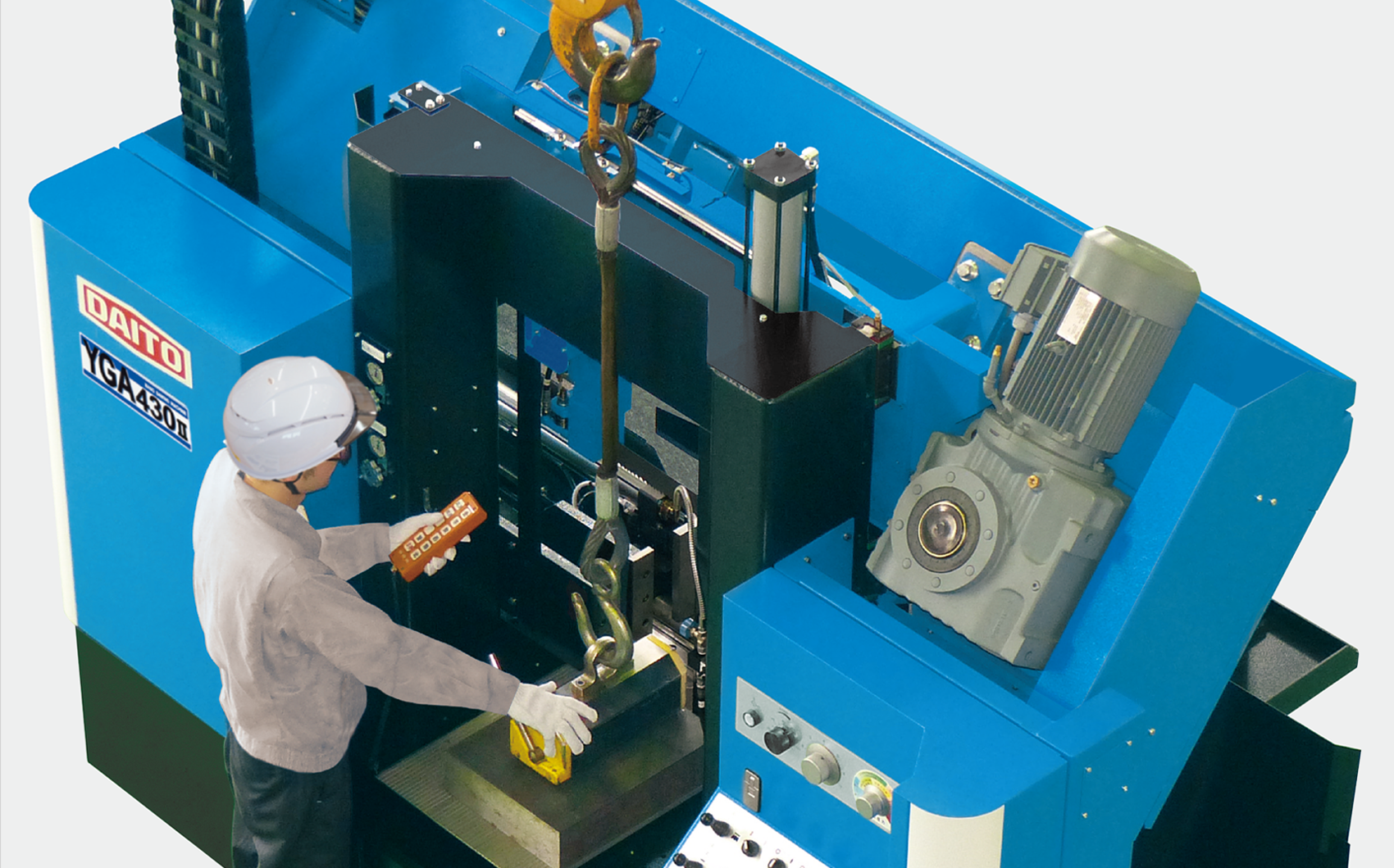

コンパクト、そしてパワフル

DAITO バンドソーYGA430は、一般鋼材から構造用鋼、特殊鋼ほか広範な鋼材を切断する機械です。広く愛用されるバンドソーをめざし、使いやすさと頑丈さを追求してつくられています。







画像

設定の楽な操作盤

鋸刃の切込み制御は切込圧力弁搭載の油圧方式で、多様な材質・形状に対する切削条件設定が楽です。プログラム作成や数値確認は、切削中でもタッチパネルによって行えます。

画像

ワイドな前テーブル

鋸刃直近の前テーブルは、広くて作業性がよいうえに、上部に鋸フレームなどの障害物がないので、ホイスト操作が楽に行えます。

画像

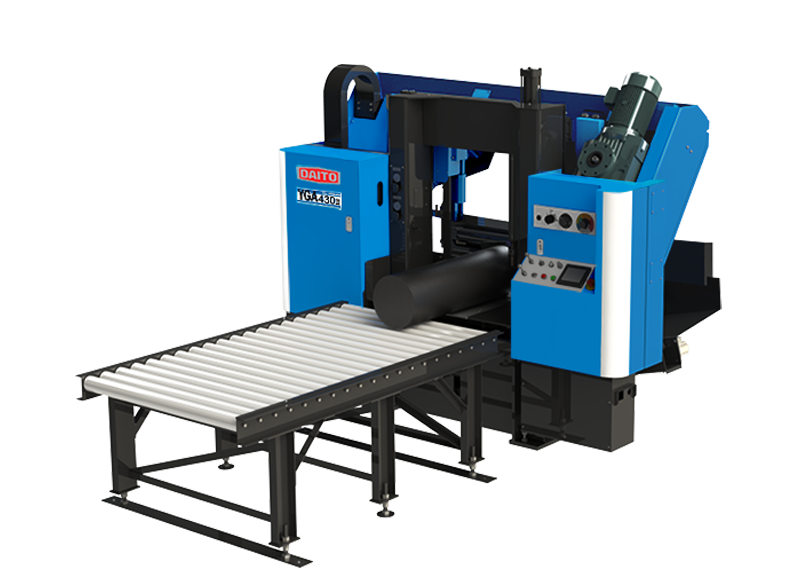

全面ローラ式のテーブル面

材料搬入側の送り台は、全面にフリーローラを備えています。重い材料でもスムーズに送り込むことができます。

画像

材料先端検出

自動運転を開始した際の材料先端検出は、動作の速いレーザセンサー式と、精度のよいストッパによる突き当て式のどちらかを選べます。

画像

搬入・搬出段取り機能

材料の搬入準備動作(鋸フレーム上昇、メイン・送りバイスと前・後押さえバイス全開)と、残材の搬出準備動作(残材を送りサドルで後退)がワンタッチで設定できます。

画像

バックゲージ機能

端材切断の際は、送りバイスがバックゲージに早変わり。位置決めされた送りバイス先端に材料を押し当てれば、簡単に正寸が得られます。

画像

油圧式鋸刃インサート

鋸刃のインサートは油圧クランプ式です。締付力が安定しており、切曲りの発生が最小限に抑えられます。

画像

切曲りセンサー

切曲りセンサーのプローブが、切曲りによる鋸刃の前後への倒れに追従。許容値を超えると切込みが停止し、誤作を防ぎます。

画像

バイス連動式鋸ガイド

自在側の鋸ガイドの位置は、連動板によって自在側バイスの動きに連動します。材料サイズが変っても鋸ガイドが常に材料に最接近し、切断精度や鋸刃寿命を向上させます。

画像

正逆回転式ツイン鋸ブラシ

正・逆回転式ツイン鋸ブラシで、切り粉を刃先から確実に除去し、切削性能及び鋸刃寿命の維持をはかります。

画像

割りバイス

メインバイスは、鋸刃の前後でクランプする「割りバイス」です。端材など、最短50mmまでの短い材料でも確実にクランプします。

画像

左右シフト送りバイス

材料送り込み時には、送りバイスをシフトして材料をメインバイス基準側から離し、材料のキズやひっかかりを防止します。送りバイスは戻り時には右にシフトし、材料のキズを防止します。



OPTION

画像
全幅・全ストロークの押さえバイス

メインバイスと送りバイスに装備できます。材料の幅や高さが変わっても調整の必要がなく、束ね切りや鋼管のクランプが迅速に行えます。

画像
バイス圧力調整器

薄肉パイプなどの変形を防止するために、メインバイス及び送りバイスの締付力を調整します。



画像
バックゲージアダプタ

切断長さが最小残材長さ以下でも当て切りが簡単にできる短材用治具です。小(小径材用)と大(大径材用(写真))の2種類があります。

画像
切削液スプレー装置〈スプラント〉

専用切削液(スプルーブ)を微量のスプレーにして鋸刃の刃先に吹きつけます。ドライカットに近いので材料を濡らさず、後処理が楽なうえ、作業環境を快適にします。



画像
軽量用フリーコンベア

全長2m、7本ローラのフリーコンベアです。形鋼やパイプなどの軽い材料を載せるために機械の後方に設置します。

画像
重量用フリーコンベア

重い材料用に頑丈につくられた、全長2m、8本ローラのフリーコンベアです。



画像

シグナルライト

機械上部にシグナルライトを設ければ、離れたところから「自動運転中」「異状発生」が確認できます。
