KCRⅡシリーズ（両端自動開先）

開先加工機

コラム両端の開先加工をコンパクトに

シングルタイプ1台分のスペースに、ダブルタイプの機能を集約した開先加工機。
アタッチメントをご使用いただけば、最小100mmから最大600mmまで加工します。

商品名		KCR600Ⅱ

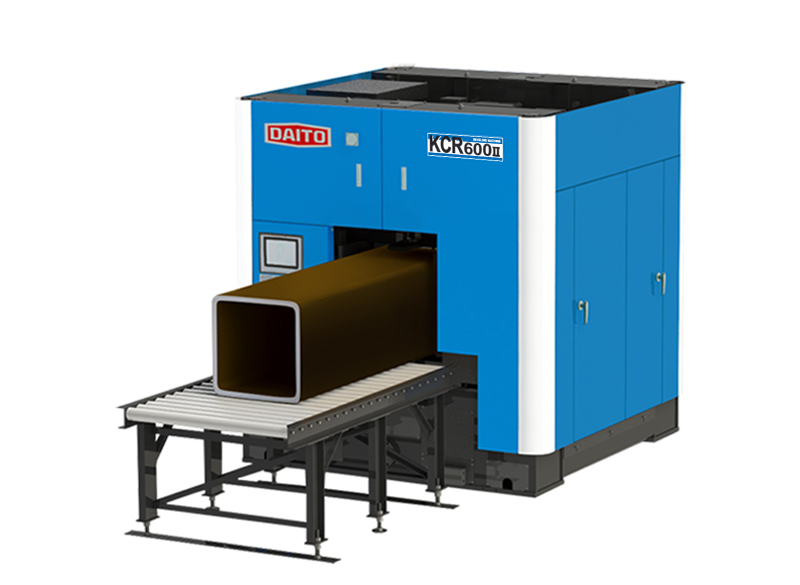

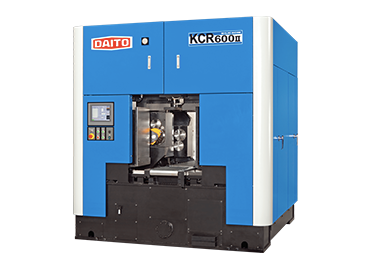

商品写真
最大加工寸法 (W×H)		-
		600 mm
		-
		-
外形寸法 (W×D×H)		2314×2184×2340 mm
機械質量		9600 kg
中小企業経営強化税制対象		〇

FEATURE

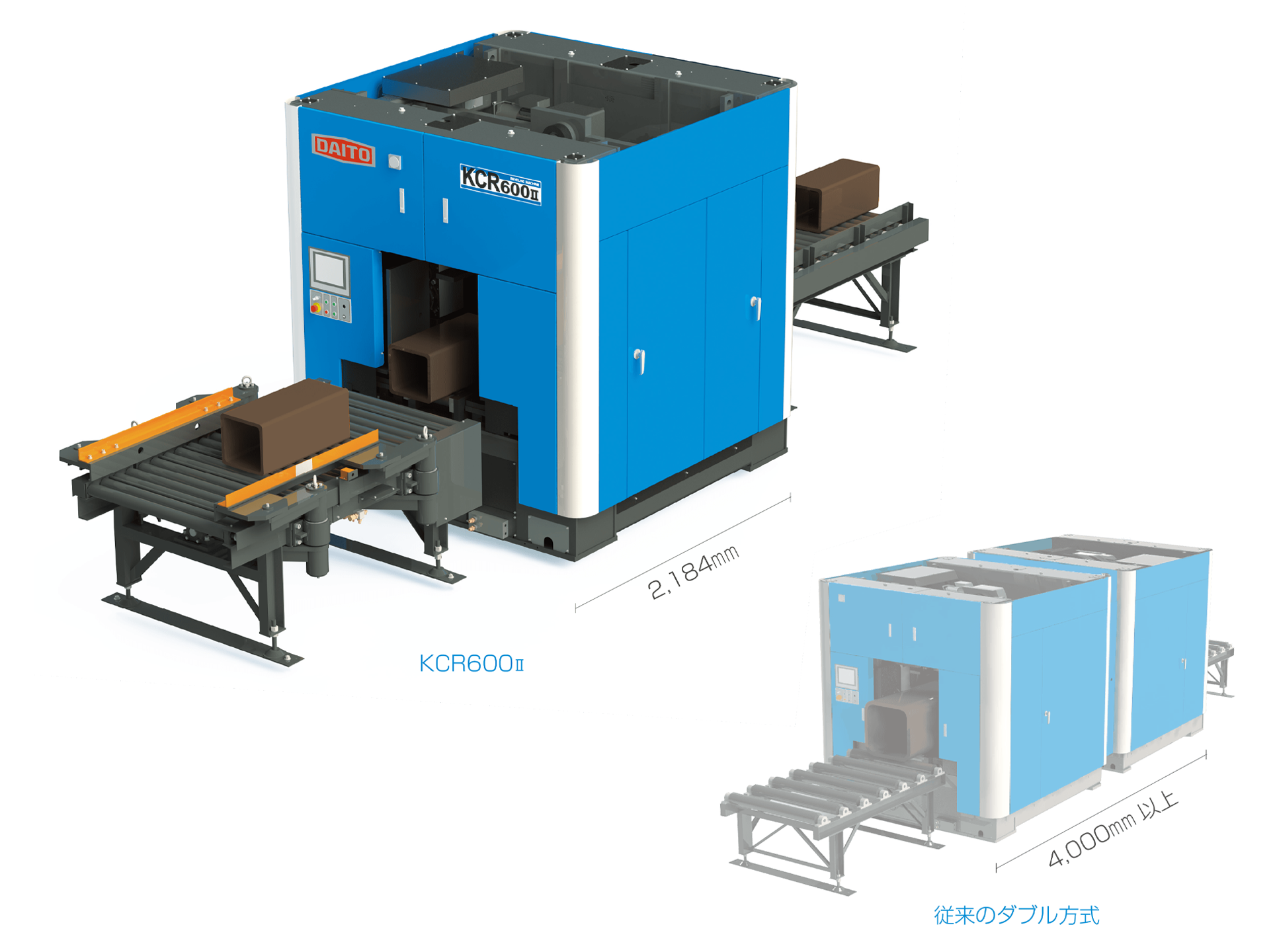

コラム両端の開先加工がこの１台で

DAITO コラム開先加工機KCR600Ⅱ は､コラムの前端と後端に開先加工を同時に行う機械です。従来のダブル方式の機能が１台に集約されておりコンパクト、かつ設備費も抑えられます。

小さなサイズにも対応

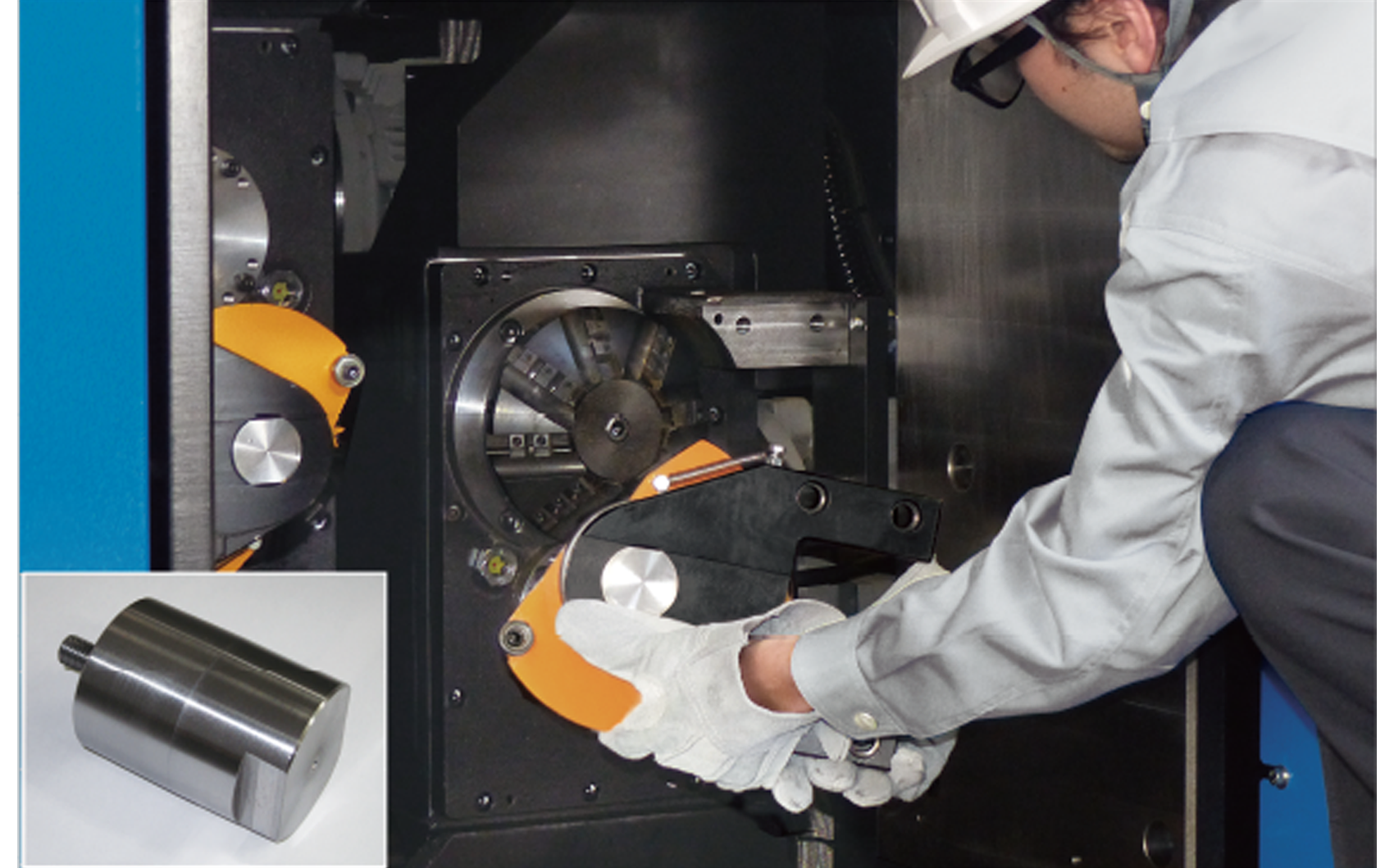

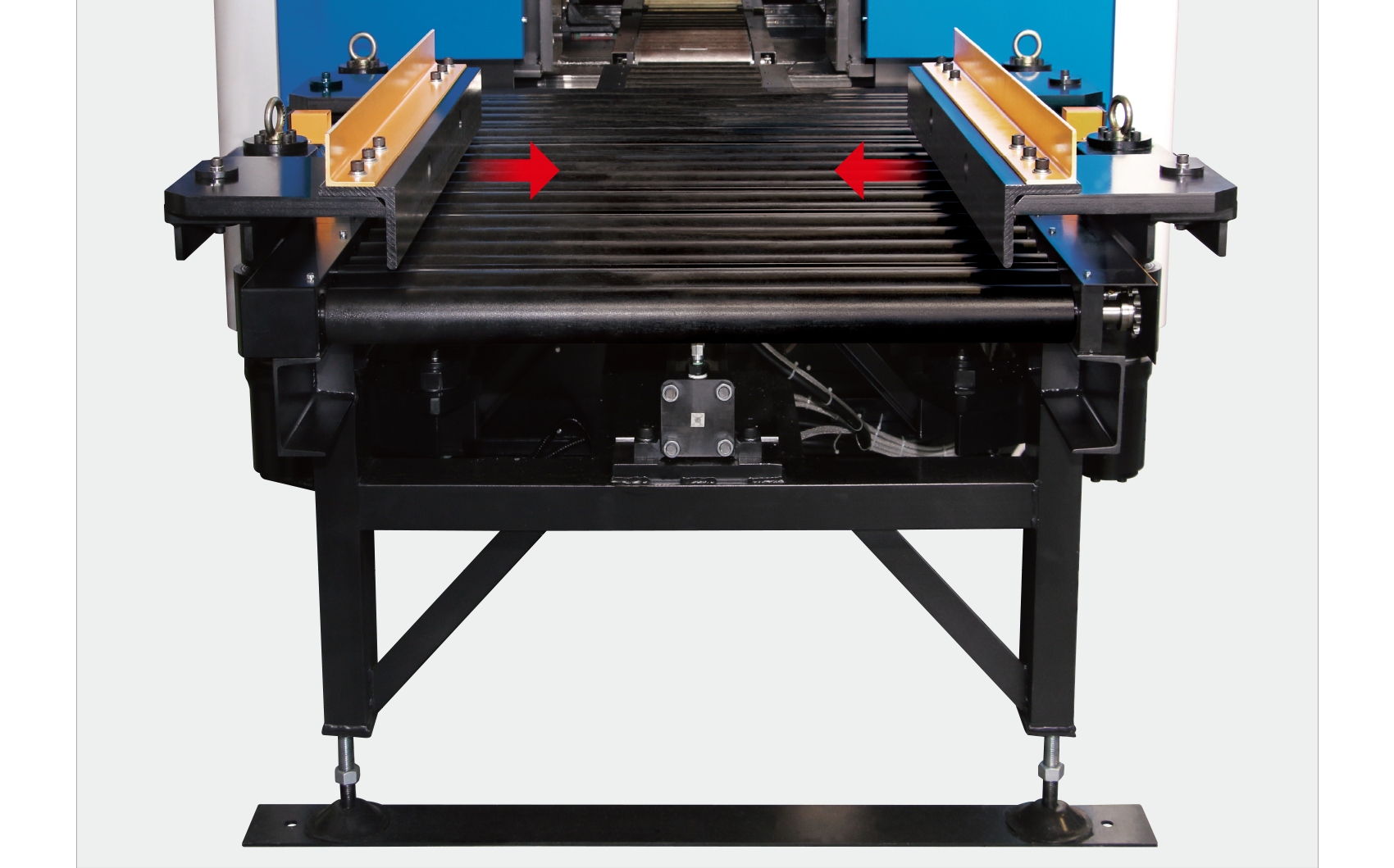

従来の600ｍｍクラスの機械は、□200mm 未満の材料は加工できませんでした。KCR600Ⅱは、通常でも□150mm、小サイズ用アタッチメントをバイス面に装着することにより最小□100mmまで加工できます。

両端同時加工の仕組み

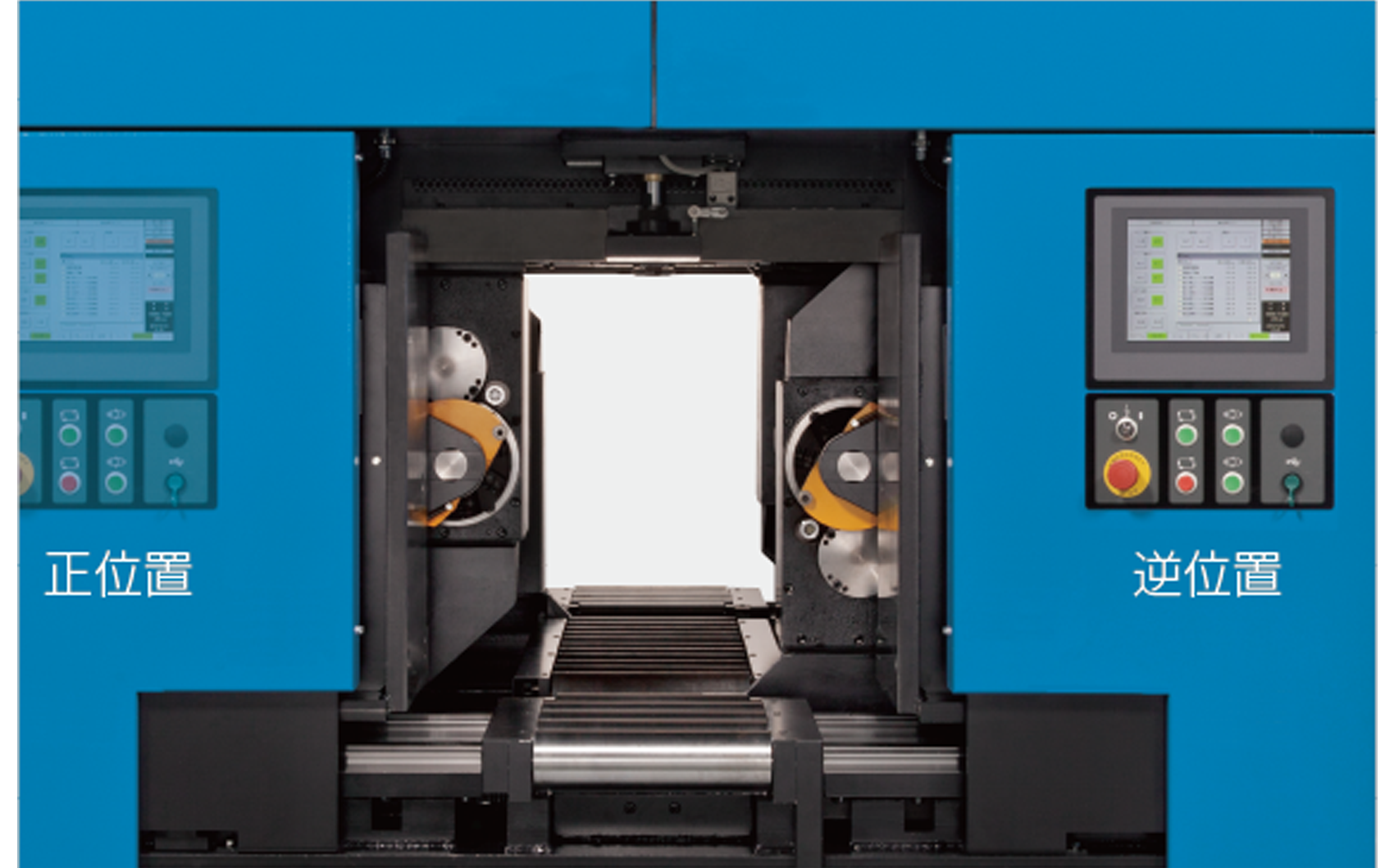

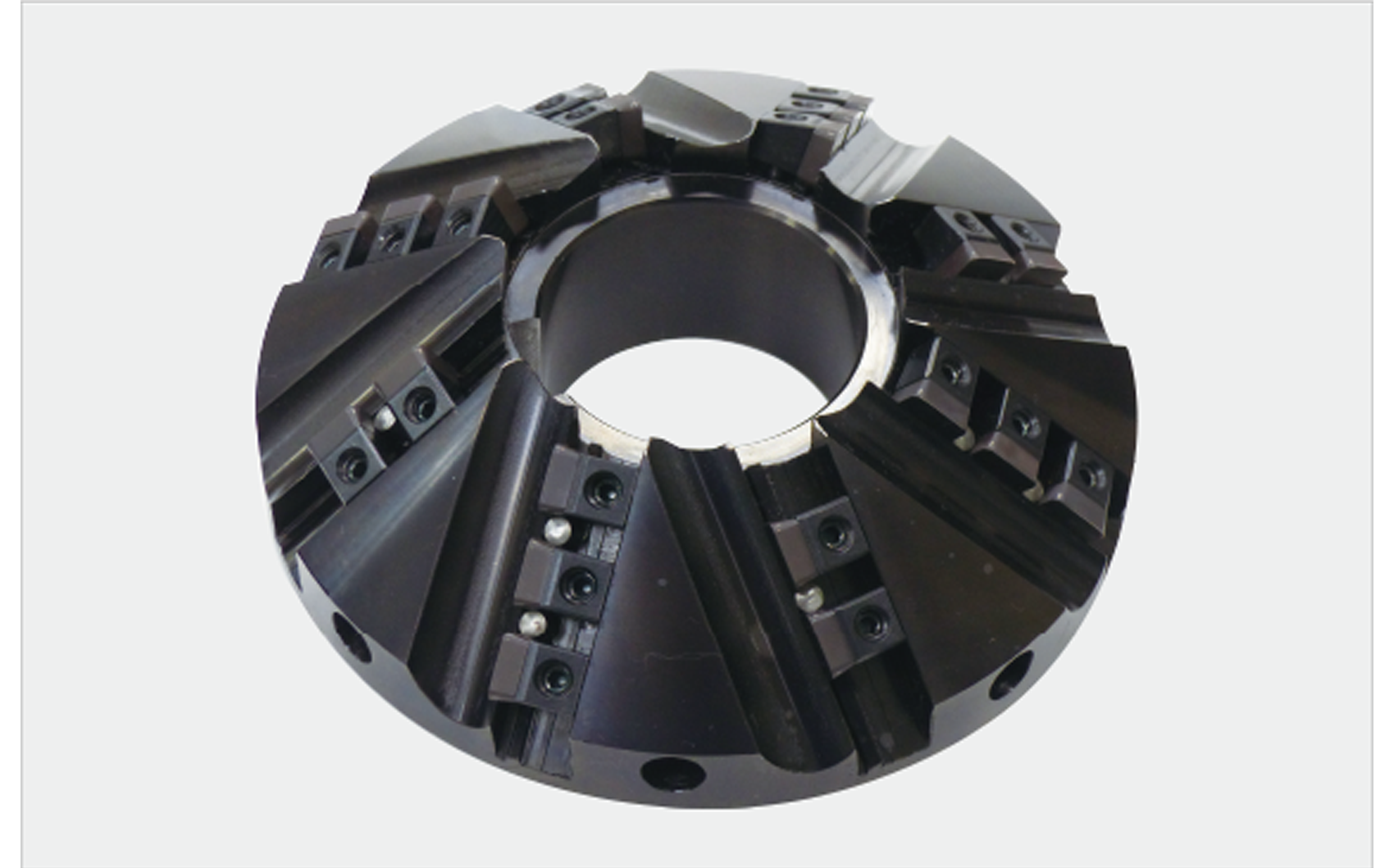

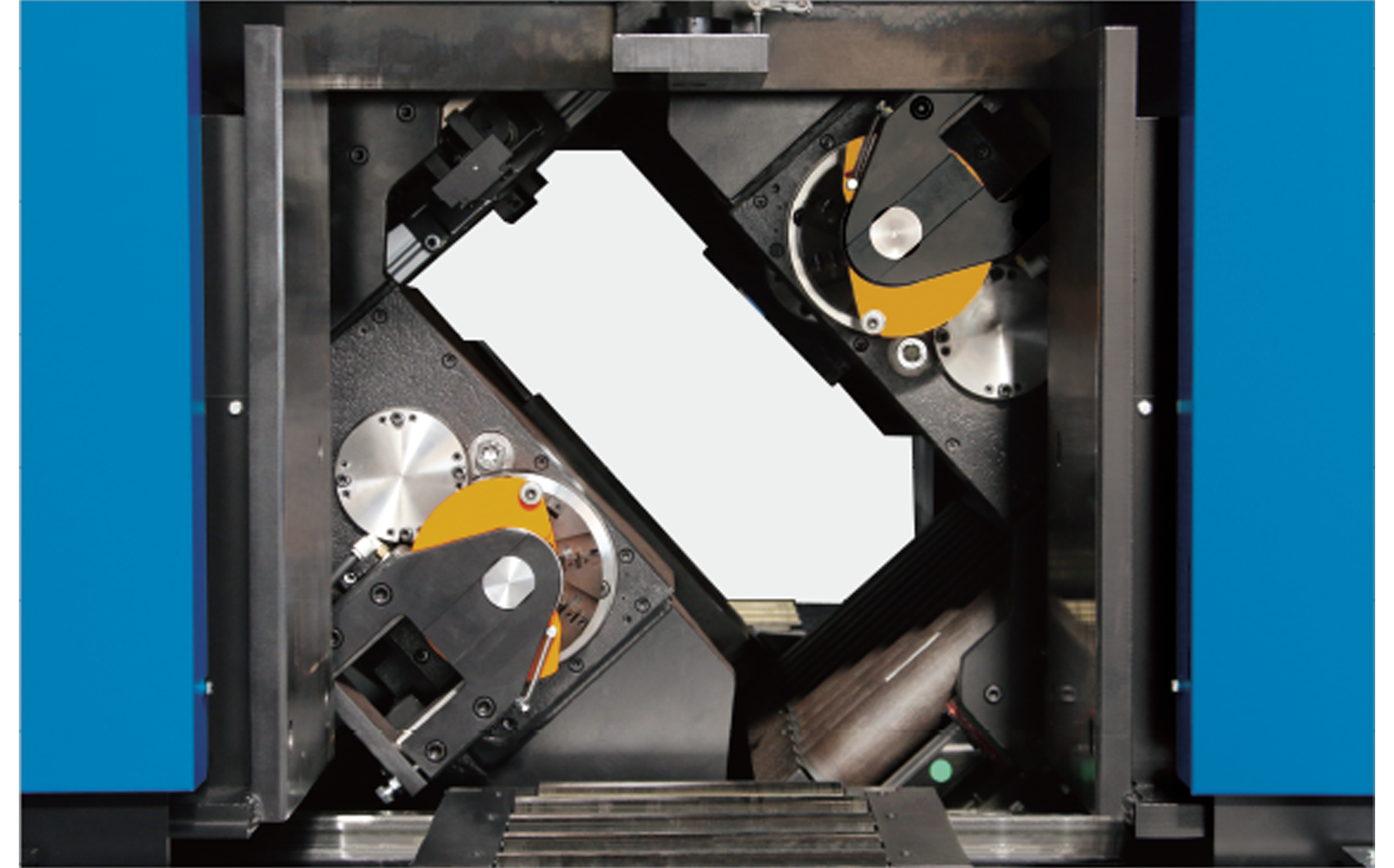

機械の中央で180°旋回するドラムの前後端の面板に、各2 基のカッターヘッドが対向して設けられています。先端に倣いローラを備えた各開先カッターが、材料外周に倣いながら材料端部を切削しつつ半周し開先面を形成します。加工完了時には中間コンベアが材料下部に位置し、材料を後送します。同時加工を行う工程は以下のとおりです。

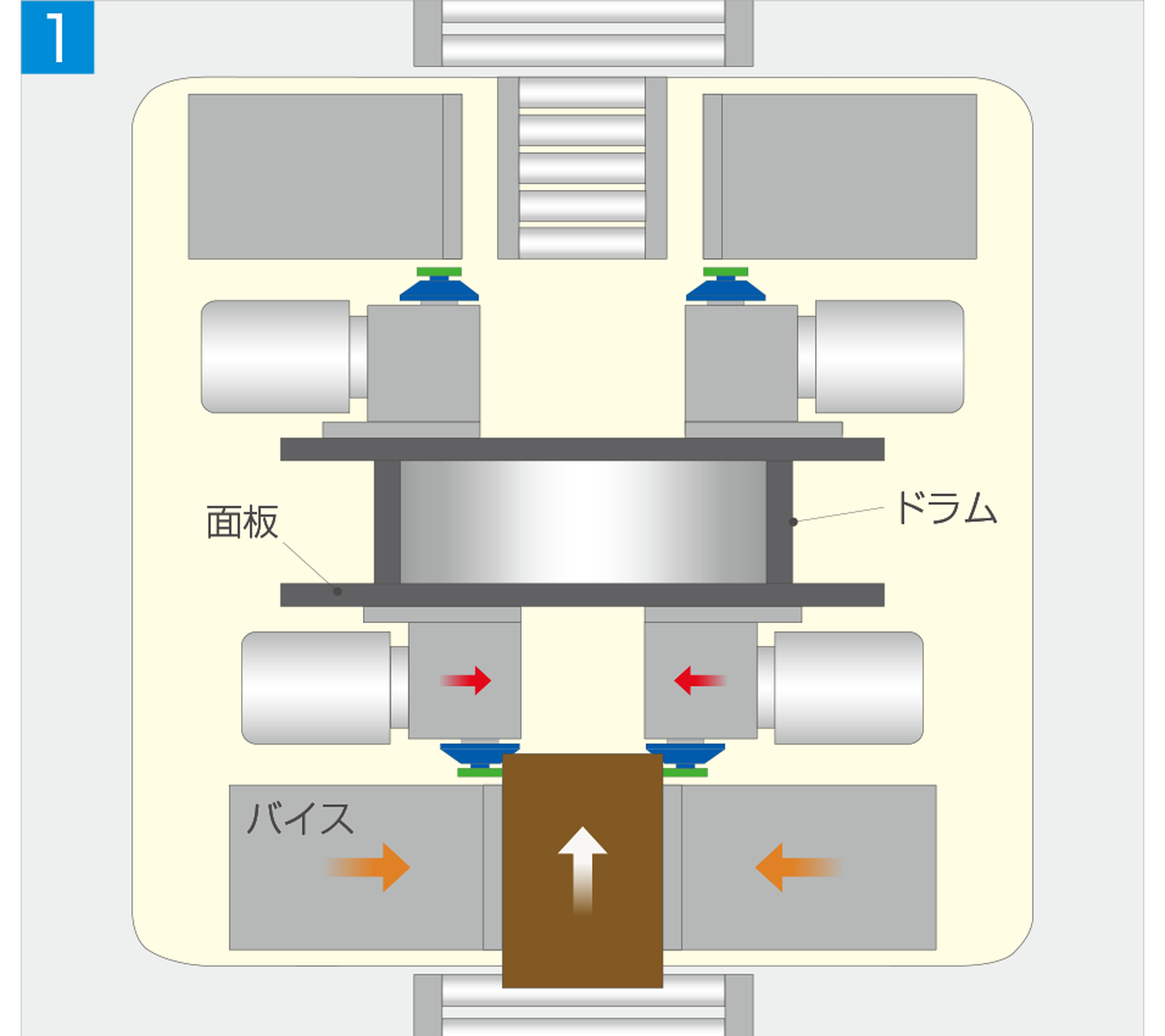

■1	搬入側から送り込まれた材料が位置決めされバイスでクランプされると、搬入側の左右のカッターが接近し前端加工を始めます。

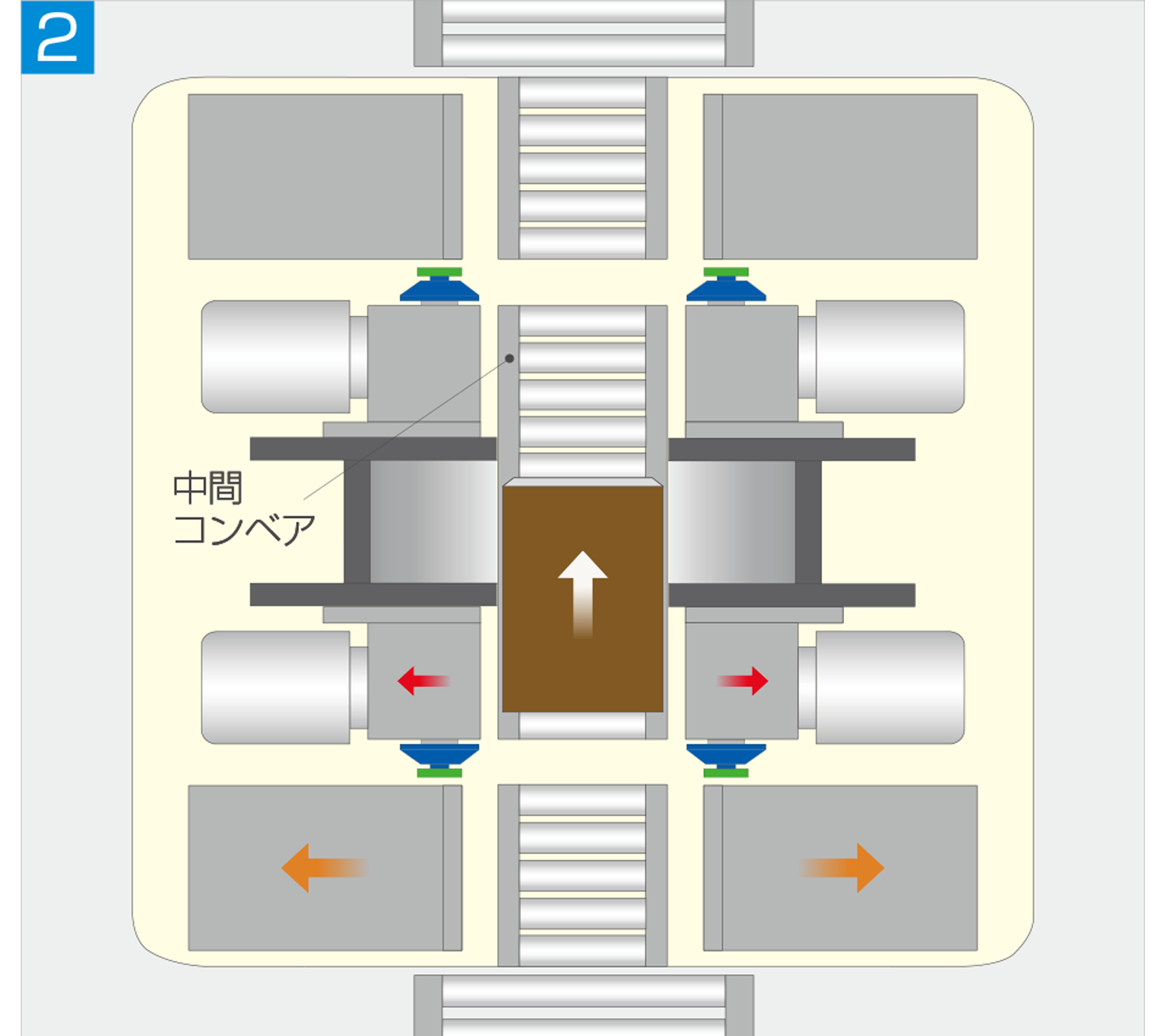

■2	前端加工が終わるとカッターが退避し、バイスが弛み、材料下部に来ているドラム内の中間コンベアが、材料を搬出側へ移動させます。

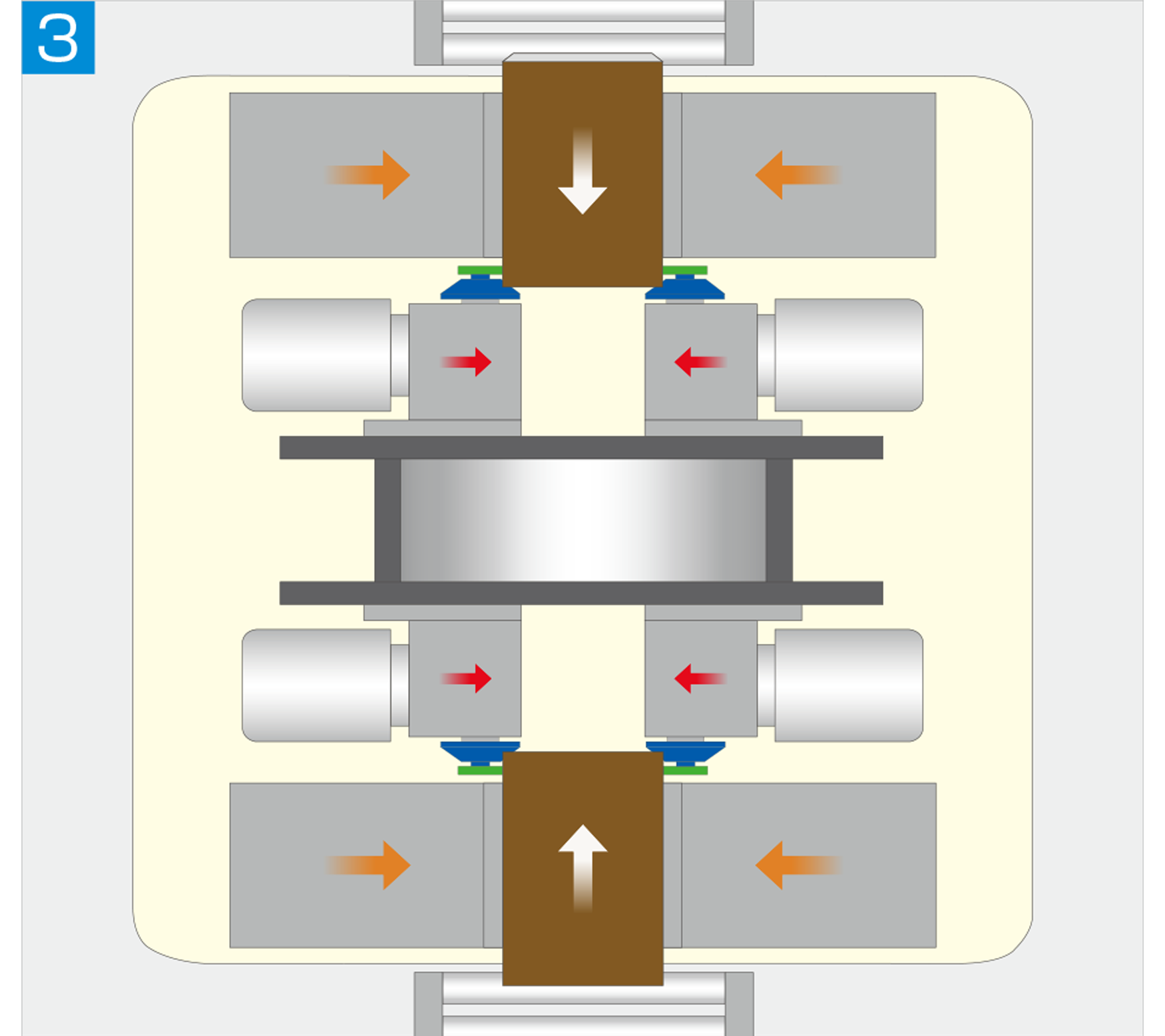

■3	前端加工を終えた材料が後端加工の準備に入ると同時に、ドラムは初期位置へ旋回。次の前端加工を行う材料が搬入され、位置決め・クランプされると、搬出側・搬入側の左右のカッターが接近して両端同時加工を始めます。

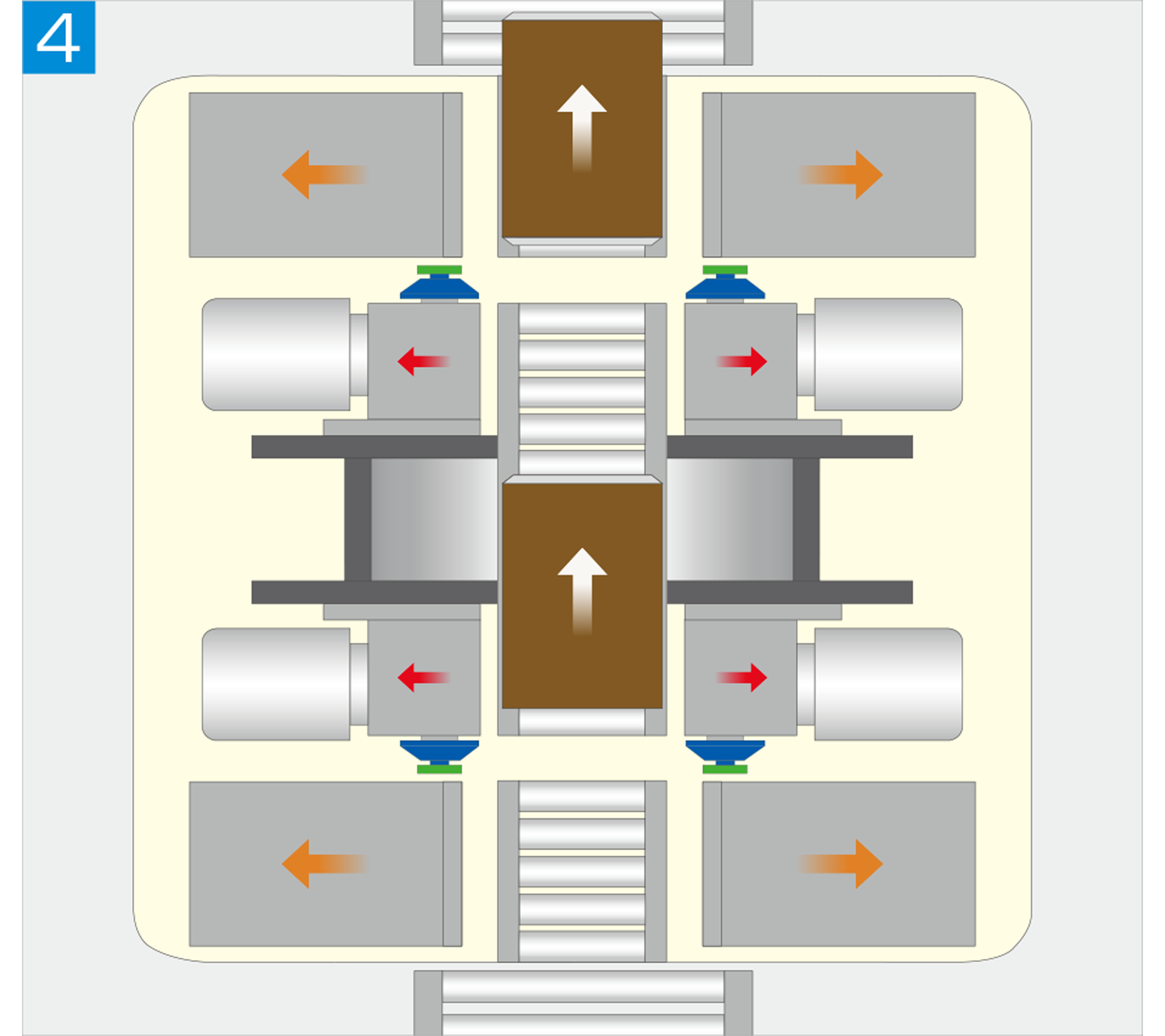

■4	各材料の後端・前端の加工が終わると各カッターが退避し、後端加工を終えた材料は搬出され、前端加工を終えた材料は後端加工へ移ります。以下、この動作を繰り返します。
