ライン設備

H-DASP(H鋼用全自動ライン)

画像

たった一人のオペレータで

CAD/CAMに基づき、素材の供給から製品払い出しまでを完全自動で行います。
下記は、よく用いられるレイアウトパターンです。
これらを参考に、ユーザー様のニーズに合わせてカスタマイズが可能です。

商品名 Iライン Uライン Yライン Zライン
商品写真 画像 画像 画像 画像
動画

YouTube



YouTube



FEATURE



画像

Iライン

ドリルマシン、バンドソーマシンほか種々のマシンを直線に並べた、もっとも多く採用されるラインです。

YouTube


■加工工程
画像

①材料を自動で給材

画像

②ドリルマシンで孔あけ

画像

③製品符号を印字

画像

④チップスィーパで切粉を除去

画像

⑤バンドソーマシンで端切り

画像

⑥リムーバで端材処理

画像

⑦バンドソーマシンで製品切断

画像

⑧スケーラで継手部の研削

画像

⑨ベベラーで開先加工

画像

⑩製品ヤードへ自動払い出し






画像

Uライン

幅が広く奥行きが短い工場に向くラインです。







画像

Yライン

ドリルマシン1台に対してバンドソーマシンを2台配置した、量産に向くラインです。

YouTube



■加工工程
画像

①材料を自動で給材

画像

②ドリルマシンで孔あけ

画像

③製品符号を印字

画像

④チップスィーパで切粉を除去

画像

⑤2ラインのバンドソーマシンへ振分け

画像

⑥バンドソーマシンで端切り

画像

⑦1つのリムーバで2ラインの端材処理

画像

⑧バンドソーマシンで製品切断

画像

⑨スケーラで継手部の研削

画像

⑩ショットブラスト(他社製)

画像

⑪製品ヤードへ自動払い出し





画像

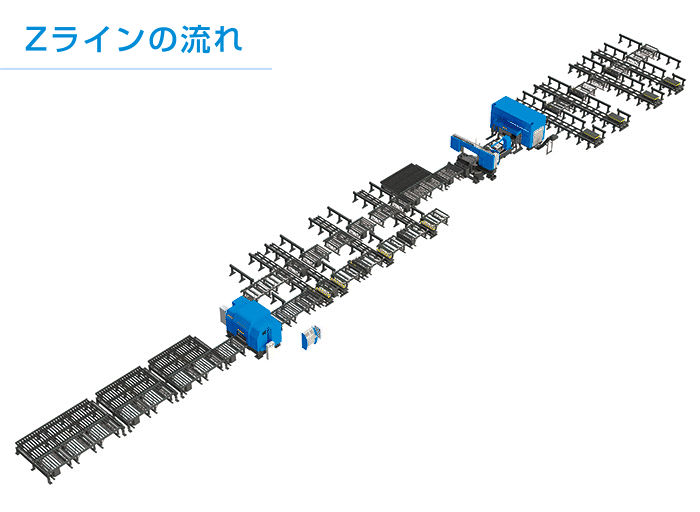

Zライン

ドリルマシンとバンドソーマシンをタンデムに並べる(SIMPLE DASP)とともに、下流のマシンをオフセットに配置したラインです。

SIMPLE DASPを見る
